Detalhes do produto:
Condições de Pagamento e Envio:
|
| Dimensão: | quadrado 600L*600Dmm | Eixo: | 3 sentidos X-Y-Z |
|---|---|---|---|
| Carga máxima: | 45KG | Gama de frequências: | 5-2000Hz |
| Aceleração máxima: | 981m / s2 | Velocidade máxima: | 2m/s |
| Realçar: | equipamento de teste do abanador,Equipamento de laboratório da vibração |
||

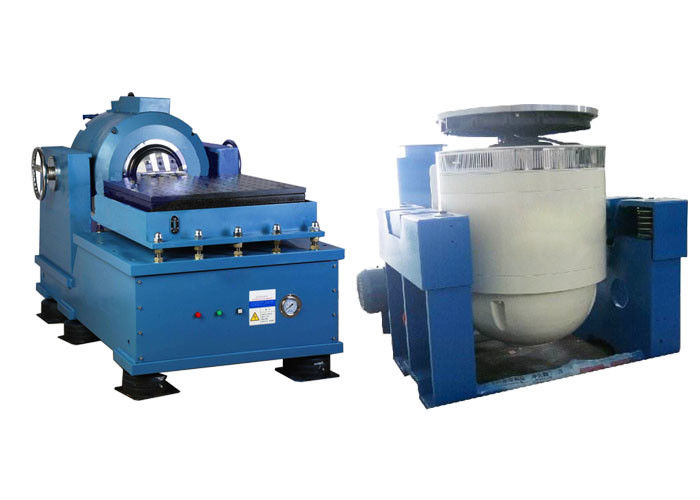

máquina ajustável do teste de vibração da tabela do abanador 3axis da aceleração 25g
Introdução da divisão do equipamento

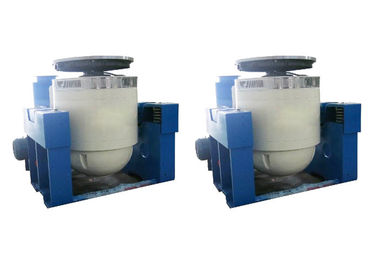

tabela 1.Vibration
* estrutura magnética dupla da força de campo magnético alta, escapamento do fluxo magnético; a estrutura degaussing especial pode deixar cair 1mT o seguinte escapamento do fluxo magnético da tabela.
a otimização dinâmica do *Adopt do esqueleto dinâmico em reduzir as peças moventes ao melhorar a qualidade da frequência de primeira ordem da ressonância, alargando a vibração eletrodinâmica limita a frequência de funcionamento.
ar *Built-supporting a mola, grande capacidade, boas características de baixa frequência
orientação de borracha do vertical do eixo do isolamento do *Multi-layer; quando uma grande carga do trabalho, movimento suave da plataforma; vertical vibração-livre com fundações especiais.
*System com o corpo que superaquece, sobrecarga da plataforma, sobrecarga, sobretensão, sobre a proteção do deslocamento. Sobretensão da grade, undervoltage, falta da proteção igual. A proteção do poder de condução, proteção de limitação atual, ajustes macios do começo, proteção da temperatura, excitação aberta, procura um caminho mais curto a proteção, a proteção da falha e os outros módulos da proteção.
o apoio digital do dispositivo de controle da vibração do *And pode ser seno conseguido, choque aleatório, clássico, espectro da resposta de choque, do teste de vibração sinusoidal da vária adaptação ambiental vibração aleatória + aleatória + aleatória.
exigências do *System para flutuações da baixa tensão (± 10% do ≤).
resistência do *Low que aterra exigências do sistema (≤ 4Ω).
confiança de sistema do *High, especialmente apropriada para o ambiente longo do trabalho.
Características:
introdução do *The de tecnologia estrangeira, de componentes-chave e de materiais importados (molas de ar, resina de cola Epoxy, amortecedor de aço inoxidável, de borracha, etc.);
ar *Built-supporting a mola, grande capacidade de carga;
orientação de borracha do vertical do eixo do isolamento do *Multi-layer;
a análise de elemento finito *Using não fez nenhum dinâmico de esqueleto, mais eficiente ao aumentar a frequência da ressonância das peças moventes da bobina movente reduzir a qualidade
amplificador de potência do interruptor 2.Digital
2,1 vista geral
O sistema usa um amplificador de potência digital da tecnologia sinusoidaa da modulação de largura de pulso. Seu princípio de funcionamento é: o uso do FET de alta frequência do MOSFET da capacidade do interruptor, o sinal entrado controlador da baixa tensão é amplificado e reverte ao sinal original por um circuito digital, e output então às linhas moventes de agitação da bobina da tabela, empurrando o movimento da tabela do abanador. Os componentes principais de um amplificador de potência digital: Controle dianteiro, módulos do amplificador de potência, circuitos de proteção, seção de poder e armários bondes. O projeto modular do sistema é conduzido por uma pressão pequena, pelo abanador da pressão e altamente da série da pressão. A escala da saída do amplificador de potência é 1kVA ~ 300kVA. Especificações de sistema inteiramente aplicáveis a tabela elétrica refrigerada a ar ou água-de refrigeração existente ou nova da vibração.
2,2 características:
* manutenção fácil: caixa permutável do módulo de poder, estojo compacto, espaço-economia, manutenção fácil, reparo e rapidamente.
* LCD: módulo de lógica usando o processador da microplaqueta do microcomputador do processador central, exposição do LCD; o sistema pode indicar uma variedade de dados detalhados (valor verdadeiro do RMS do amplificador da saída, os dados adicionais do anexo) e estado e diagnóstico de falha de funcionamento. E tem um controlo a distância, telemetria, funções remotas, fácil de usar, fáceis de operar.
* função da proteção: Ajuste a sobretensão do amplificador de potência, fase da rede elétrica do undervoltage, falha lógica, proteção do módulo de poder, temperatura do módulo de poder, sobrecarga da saída, sobretensão da saída, fonte de alimentação, deslocamento de Taiwan, temperatura da plataforma, circuito de proteção externo do bloqueio, quando toda a falha ocorre, desligam a saída, o som e o alarme claro.
* eficiência de conversão alta (maior de 95%), modulação de frequência de comutação alta.
* indicadores de elevado desempenho: usando a tecnologia de duplicação da frequência sinusoidaa da modulação de largura de pulso, a frequência de comutação alta, sinal alto à relação de ruído, totaliza o sexo da distorção de harmônico.
* fator de poder superior: O dispositivo da compensação do fator de poder, fator de poder do amplificador até 95%, fazendo a capacidade da grade pode inteiramente ser utilizado.
* registro de dados: o módulo de lógica pode gravar o tempo de funcionamento, uma condição de falha, a saída máxima.
* os usos estão fluindo a tecnologia: tecnologia atual automática eletrônica, ≤ atual paralelo 1% do desequilíbrio.
* tecnologia avançada: Japão e Europa para absorver tecnologia avançada, e combinado com sua própria tecnologia de alta frequência do controle da fonte de alimentação do interruptor, com a tecnologia secundária do desenvolvimento mais avançada, mais segura, e inteiramente modular
Parâmetros de desempenho do sistema
| Tabela da vibração | ||
| Pressão do seno | 600kgf | |
| Pressão aleatória | 600kgf | |
| Pressão do impacto | 1200kgf | |
| Escala de frequência | 5~2000Hz | |
| Deslocamento continuado | 51mm | |
| O impacto do deslocamento | 51mm | |
| Velocidade máxima | 2m/s | |
| Aceleração máxima | 981m/s2 | |
| Diâmetro movente da bobina | Φ150mm | |
| Reserve o momento excêntrico | >190N.m | |
| Carregue o ponto de conexão | piont 6 | |
| Massa equivalente das peças moventes | 6kg | |
| Tamanho do parafuso das bancadas (padrão) | M8 | |
| Mesa de implantação do parafuso (diâmetro, circunferência) | 8 em Φ100mm, 8 em Φ, 200mm. | |
| Frequência axial do isolamento | <3Hz | |
| Carga máxima | 120Kg (pedido 45Kg do cliente) | |
| Escapamento do fluxo magnético | <1mT | |
| Dimensões (sem empacotar) (L×W×H) | 1600mm×985mm×850mm | |
| Peso da tabela da vibração | 1850kg | |
| Saída do amplificador | 8kVA | |
| SNR | >65dB | |
| Proteção de sistema | O amplificador de potência inteiro tem: A sobretensão da grade, a fase da rede elétrica do undervoltage, a falha lógica, a proteção do módulo de poder, a temperatura do módulo de poder, a sobrecarga da saída, a sobretensão da saída, a fonte de alimentação, as unidades de deslocamento, a temperatura corporal das unidades, o enlace externo, o circuito de proteção etc., quando toda a falha ocorre, desligam o alarme da saída, do som e da luz. Além do que a proteção acima, igualmente tem os valores protetores da proteção da tolerância, dispositivos de um RMS da função da parada de emergência, tais como o melhoramento da corrida. | |
| Tensão avaliado da saída | 120Vrms | |
| Eficiência do amplificador | >95% | |
| Fã | ||
| Poder | 0.75kW | |
| Fluxo de ar | 0.3m3/s | |
| Diâmetro do canal | 120mm | |
| Pressão | 0.048kgf/cm2 | |
| Tabela de extensão vertical | ||
| Tamanho da tabela | 600mm×600mm | |
| Massa equivalente | 23kg | |
| Frequência superior | 2000Hz | |
| Materiais da bancada | Alumínio | |
| Corrediça horizontal | ||
| Tamanho da tabela | 600mm×600mm | |
| Espessura | 30mm | |
| Peso das bancadas | 36kg | |
| Frequência | 2000Hz | |
| Número do rolamento | 1 | |
| Peso do rolamento | 0.58kg | |
| Peso do conector | 1.4kg | |
| Carga máxima | 300kg | |
| Materiais da bancada | Alumínio | |
Teste de confiança vertical da vibração
Através do controlador da vibração da fonte do sinal output ao amplificador de potência, amplificado pelo sinal e então pela entrada ao corpo da tabela da vibração, gerando a fonte da excitação, simule a situação real do espécime ao teste de vibração vertical; através do sensor da aceleração sinalize a aquisição e a entrada ao dispositivo de controle da vibração, ao sinal de saída e ao sinal de realimentação que empilha o cálculo, para conseguir a fonte da excitação e o espectro do alvo do alto nível da coincidência. O sistema é dado pelo espectro do alvo do sinal, para terminar e assim por diante o teste de vibração do espécime, a durabilidade da vibração do espécime do teste, integridade.
Teste o índice
O teste de vibração aleatório de acordo com as exigências ambientais reais é os seguintes tipos: teste de vibração aleatório de faixa larga, teste de vibração aleatório de faixa estreita, aleatório de faixa larga mais um ou diverso sinal sinusoidal, aleatório de faixa larga mais um ou diverso banda estreita aleatória. Os primeiros dois são experimentações randomized, os últimos dois são de tipo misto podem igualmente ser classificados em experimentações randomized. O controle estocástico usa o método da igualação da função de transferência continuamente aos sinais aleatórios Gaussian da saída, e executa rapidamente o controle de circuito fechado exato do tempo real. O algoritmo de controle adaptável incorporado pode reagir rapidamente à não-linearidade do sistema. O controle aleatório igualmente fornece as funções de controle da curtose projetadas especificamente para testes do realce da confiança. O princípio de funcionamento da tabela de agitação elétrica é baseado na lei amperométrica do condutor atual-levando que atua no campo magnético pela força eletromagnética
Os parâmetros de controle do teste de vibração do seno são principalmente dois, a saber a frequência e a amplitude. De acordo com a mudança e o invariant da frequência divididos na frequência e na varredura fixas dois. O teste fixo da frequência é usado principalmente para:
A) Processamento da frequência da ressonância: a frequência da vibração do produto encontrado na frequência da frequência aparente da ressonância, as disposições dos parâmetros da vibração da amplitude da vibração avaliar a resistência do produto à vibração da ressonância.
B) Resistência ao processamento constante da frequência: No produto conhecido usando as condições ambientais da frequência da vibração, pode ser usado para determinar a frequência do teste de vibração, a finalidade é avaliar o produto em uma frequência dada do risco à vibração do withstand.
O teste da varredura é usado principalmente para:
A) resposta de frequência da vibração do produto (IE, a verificação inicial da ressonância): para determinar a estabilidade do ponto da ressonância e trabalhar para encontrar a frequência da ressonância do produto, para fazer o tratamento vibração-resistente.
B) processamento da Anti-varredura: Quando o produto na escala de frequência do uso do ponto não-ressonante, ou lá é diverso ponto significativo da ressonância, deve ser o processamento da anti-varredura, varrendo o processamento na faixa de baixa frequência que posiciona a amplitude do deslocamento, faixa de alta frequência usando a varredura contínua logarítmica da amplitude da aceleração constante, a frequência de cruzamento é geralmente 55-72Hz, e a taxa da varredura é realizada geralmente por uma oitava pelo minuto.
C) Verificação final da ressonância: Verifique o mesmo método com a resposta de frequência da vibração do produto para verificar se o ponto da ressonância do produto esteja mudado após o tratamento da vibração para determinar a confiança do produto após o tratamento da vibração.
Os produtos no processamento, o transporte e o uso do processo são frequentemente sujeitos a uma variedade de carga de impacto transiente, o impacto pode causar a estrutura de produto e o dano ou mesmo a falha do desempenho. A fim determinar a conformidade do produto no processo do uso e do transporte, é necessário realizar o teste de impacto simulado do produto no laboratório. A função de teste típica do impacto usa o método da igualação da função de transferência para continuar o controle de circuito fechado, apoia todos os tipos do tipo simulação do pulso.
